喀嚦聲（CLICK）測試

家用電器、電動工具、使用半導體裝置的調節器、電動玩具等，在開關切換的瞬態產生比正常工作狀態大的多的斷續干擾，依據CISPR14-1和CISPR11等標準，需要測量斷續干擾（又稱“喀嚦聲”）。

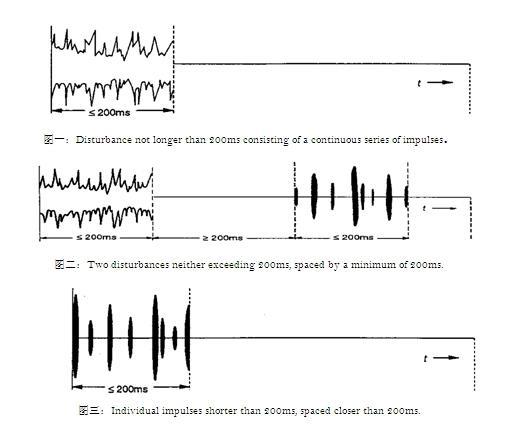

喀嚦聲，又名斷續干擾電壓，是一種電壓騷擾，幅度超過連續騷擾準峰值限值，持續時間不大于200ms，而且后一個騷擾離前一個騷擾至少200ms，持續時間由超過測量接收機中頻參考電平的信號確定。由于其電壓特性，輻射脈沖能讓收音機產生“喀嚦、喀嚦”的聲音而得名。

喀嚦聲 （click），一種電壓騷擾，幅度超過連續騷擾準峰值限值，持續時間不大于200ms，而且后一個騷擾離前一個騷擾至少200ms，持續時間由超過測量接收機中頻參考電平的信號確定。一個喀嚦聲可能包含許多脈沖，在這種情況下，相關時間是從第一個脈沖開始到最后一個脈沖結束的時間。

喀嚦聲測試，是民用電子產品EMC測試中的一項重要測試項目。喀嚦聲率N （click rate N）：一般指1min內的喀嚦聲數或開關操作數，此數字用來確定喀嚦聲限值。喀嚦聲限值Lq （clcck limit Lq）：用準峰值檢波器測量的連續騷擾的相應限值，加上由喀嚦聲率N確定的一個定值。喀嚦聲限值適用于按上四分位法評定的騷擾。

喀嚦聲測試步驟：

1 確定最小觀測時間T

對于非自動停止的器具，T為下列較短時間：

a) 記錄40個喀嚦聲或40次開關操作數；

b) 120分鐘。

對于自動停止的器具，T是產生40次喀嚦聲或相關40次開關操作數所需最少數量的完整程序的持續時間。當試驗開始后120分鐘，若還未產生40個喀嚦聲，則運行中的程序結束后停止測試。

2確定喀嚦聲率N

喀嚦聲率應在規定的運行條件下，或當沒有規定時，在典型使用環境中最不利條件下（最大喀嚦聲率）確定。

一般喀嚦聲率是由公式N=n1/T確定的每分鐘的喀嚦聲數，n1是在觀測時間T內的喀嚦聲數。

對某些特定的器具（如冷藏箱、冷凍箱、電熨斗等，詳見標準附錄A），喀嚦聲率N是由公式N=n2*f/T確定，n2是觀測時間T內的開關操作數，f是器具的因數（詳見標準附錄A）。

注意：在確定喀嚦聲率時，148.5 kHz-500 kHz頻段以150 kHz上的測量喀嚦聲率為準；同樣，500 kHz-30 MHz頻段以500 kHz上的測量喀嚦聲率為準。也就是說，通過喀嚦聲分析儀四通道測試得到的數據，只有其中兩個頻點的數據是有效的。對于瞬時開關，只需在500 kHz頻點上確定脈沖的持續時間。

3確定喀嚦聲限值Lq

斷續騷擾的相關喀嚦聲限值Lq是在有關連續騷擾限值L上增加一個定值：

4判定方法

a)如果器具的喀嚦聲率N由喀嚦聲數確定，若有不多于在最小觀測時間T內所記錄的喀嚦聲數的四分之一超過喀嚦聲限值Lq，則應認為受試器具符合限值要求。

b)如果器具的喀嚦聲率N由開關操作數確定，若有不多于在最小觀測時間T內所記錄的開關操作產生的喀嚦聲數的四分之一超過喀嚦聲限值Lq，則應認為受試器具符合限值要求。
