（1）洛氏硬度
是以壓痕塑性變形深度來確定硬度值指標。以0.002毫米作為一個硬度單位。當HB>450或者試樣過小時，不能采用布氏硬度試驗而改用洛氏硬度計量。它是用一個頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕的深度求出材料的硬度。根據(jù)試驗材料硬度的不同，分三種不同的標度來表示：
HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料(如硬質合金等)。
HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料(如退火鋼、鑄鐵等)。
HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料(如淬火鋼等)。
（2）布氏硬度
布氏硬度(HB)一般用于材料較軟的時候，如有色金屬、熱處理之前或退火后的鋼鐵。洛氏硬度(HRC)一般用于硬度較高的材料，如熱處理后的硬度等等。
布氏硬度(HB)是以一定大小的試驗載荷，將一定直徑的淬硬鋼球或硬質合金球壓入被測金屬表面，保持規(guī)定時間，然后卸荷，測量被測表面壓痕直徑。布氏硬度值是載荷除以壓痕球形表面積所得的商。一般為：以一定的載荷將一定大小的淬硬鋼球壓入材料表面，保持一段時間，去載后，負荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/mm2 (N/mm2)。測試載荷與測試鋼球的直徑需根據(jù)材料的實際性能再確定。
（3）維氏硬度
維氏硬度試驗方法是英國史密斯（R.L.Smith）和塞德蘭德（C.E.Sandland）于1925年提出的。英國的維克斯—阿姆斯特朗（Vickers-Armstrong）公司試制了第一臺以此方法進行試驗的硬度計。和布氏、洛氏硬度試驗相比，維氏硬度試驗測量范圍較寬，從較軟材料到超硬材料，幾乎涵蓋各種材料。
維氏硬度的測定原理基本上和布氏硬度相同，也是根據(jù)壓痕單位面積上的載荷來計算硬度值。所不同的是維氏硬度試驗的壓頭是金剛石的正四棱錐體。試驗時，在一定載荷的作用下，試樣表面上壓出一個四方錐形的壓痕，測量壓痕對角線長度，借以計算壓痕的表面積，載荷除以表面積的數(shù)值就是試樣的硬度值，用符號HV表示。
（4）里氏硬度
里氏硬度是以HL表示，里氏硬度測試技術是由瑞士狄爾馬，里伯博士發(fā)明的，它是用一定質量的裝有碳化鎢球頭的沖擊體，在一定力的作用下沖擊試件表面，然后反彈。由于材料硬度不同，撞擊后的反彈速度也不同。在沖擊裝置上安裝有永磁材料，當沖擊體上下運動時，其外圍線圈便感應出與速度成正比的電磁信號，再通過電子線路轉換成里氏硬度值。

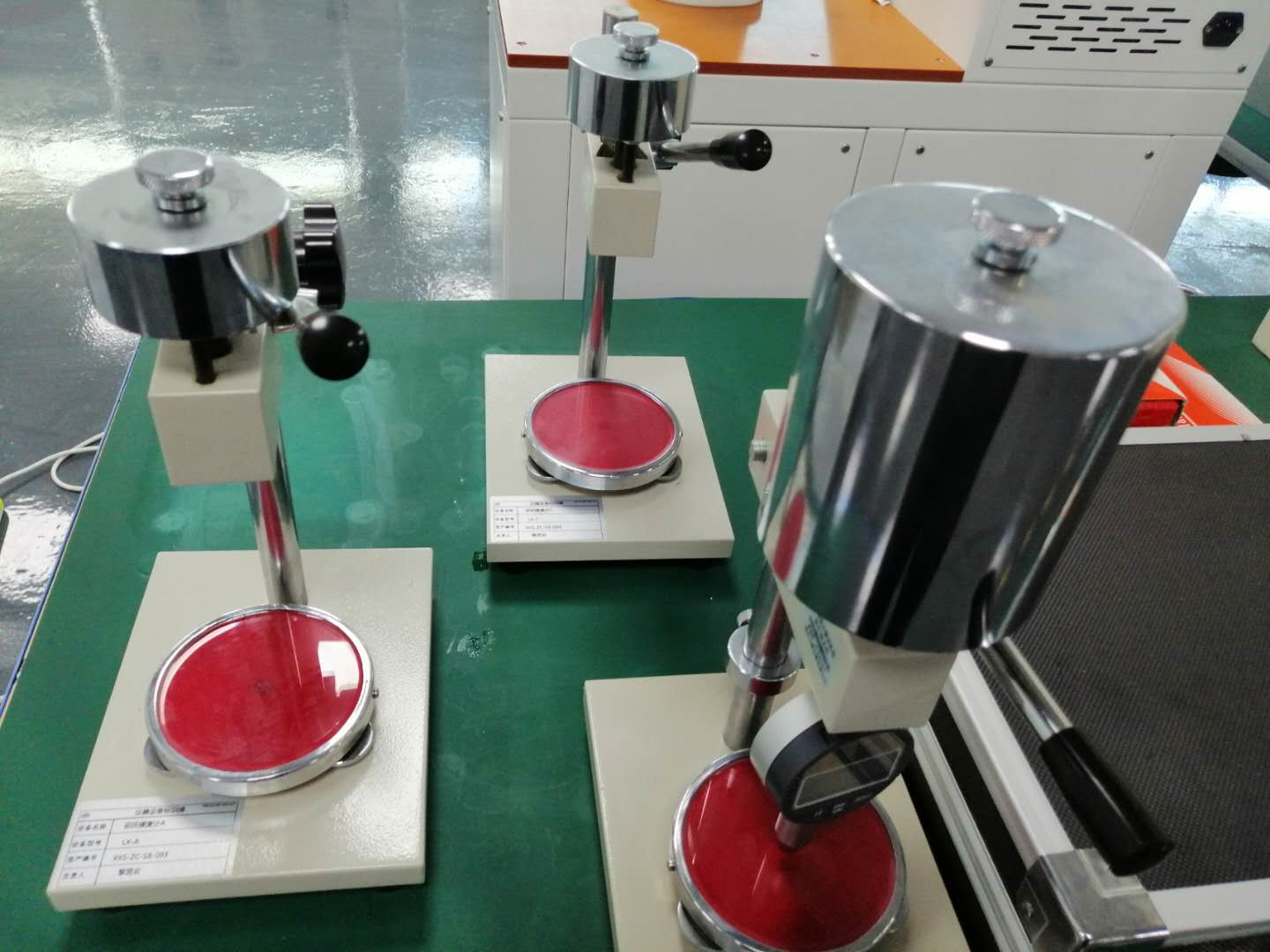

（5）肖氏硬度
簡稱HS。表示材料硬度的一種標準。由英國人肖爾(Albert F.Shore)首先提出。
應用彈性回跳法將撞銷從一定高度落到所試材料的表面上而發(fā)生回跳。撞銷是一只具有尖端的小錐，尖端上常鑲有金剛鉆。測試數(shù)值為1000x撞銷返回速度/撞銷初始速度（即為碰撞前后的速度比乘以1000）
（6）巴氏硬度
巴柯爾(Barcol)硬度(簡稱巴氏硬度), 最早由美國 Barber-Colman公司提出，是近代國際上廣泛采用的一種硬度門類， 一定形狀的硬鋼壓針，在標準彈簧試驗力作用下，壓入試樣表面，用壓針的壓入深度確定材料硬度，定義每壓入0.0076mm為一個巴氏硬度單位。巴氏硬度單位表示為HBa。
（7）努氏硬度
