EMC測試項目之電壓跌落（DIPS）
概述
電壓暫降和電壓中斷是由電網、電力設施的故障或負荷突然出現大的變化引起的。電壓變化是由連接到電網的負荷的連續變化引起的。如果EUT對電源電壓的變化不能及時作出反應，就有可能引發故障。
本方法適用于額定輸入電流每相不超過16A、連接到50Hz/60Hz交流電網的電氣和電子設備，對于電流大于16A的測試要求，有IEC 61000-4-34標準規定。
電壓暫降的測試等級以%UT（暫降后剩余電壓為參考電壓的百分比）表示：0%，40%，70%，80%。
短時中斷，一般指電源完全中斷達250個周期（50Hz）或者300個周期（60Hz）。
電壓變化，一般指突變到70%后維持1個周期，再經過25/30個周期后恢復到參考電壓的情況。
電壓跌落，關閉電源和斷電對設備產生的影響：
1、按鍵式關閉電源是告知 CPU 工作完畢，CPU 進入關機程序，完成特定的操作。如：關閉各個輸出端口， 機械執行裝置復位，保存當前工作參數，熄滅顯示器。
2、突然斷電 CPU 沒有足夠的時間完成關機任務，再次開機有可能帶來麻煩。如：設備故障，或者自檢發現上次關機異常，進入修復、校驗程序，造成啟動時間延長。
3、異常斷電對 CPU 有監視電源電壓、或者有后備電池的設備則無妨，CPU 在電壓跌落至低工作電壓之前，會采取必要的措施，直至進入關機程序。
4、對高電壓、大電流輸出的設備，異常斷電的危害是很大的，自感電勢等過激反應有可能損壞保護電路，甚至功率輸出模塊本身。
直流電源電壓的跌落原因：
1、用的負荷太大拉低電壓值。
2、充電模塊給電池充滿電時電壓會低。
3、直流接地時電壓會低。
4、充電模塊輸出欠壓電壓會低。
5、調壓裝置不自動調壓負荷大時會電壓低。
6、沒有充電模塊，電池沒電時電壓會低。
典型設備測試：

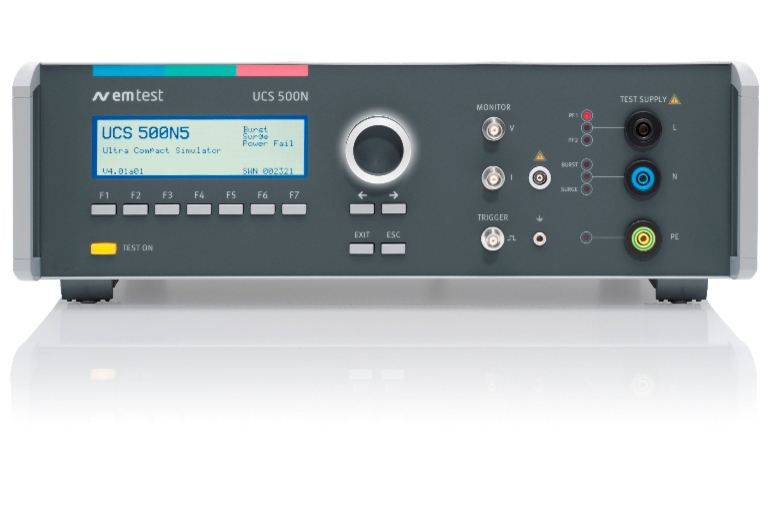

? 一般單相測試設備，以選擇傳導瞬態抗干擾綜合機為經濟，例如UCS 500N5，UCS 500N7，配置抽頭變壓器后，就能進行測試。
? 對于三相測試設備，可選兩種方案：
ü 使用三相諧波閃爍測試系統，例如15001iX-CTS；
ü 使用專門的三相電源故障模擬器，例如PFS 503N等。
依據標準：
IEC 61000-4-11/GB T17626.11：電壓暫降、短時中斷和電壓變化抗擾度試驗
