1.目的
建立统一的盐雾实验接收标准，确保实验结果的准确传递。范围2
所有的五金件来料、制成品;电镀件;螺丝等对防锈有要求的产品及零部件。3.允收标准
3.1实验条件:
| 实验箱温度 | 收集量 | 实验时间 | 试剂(盐水) | ||
| 35℃ | 1-2m1/h | 24hours | 比例 | 比重 | PH 值 |
| 5% | 1.026-1.041 | 6.5-7.2 | |||

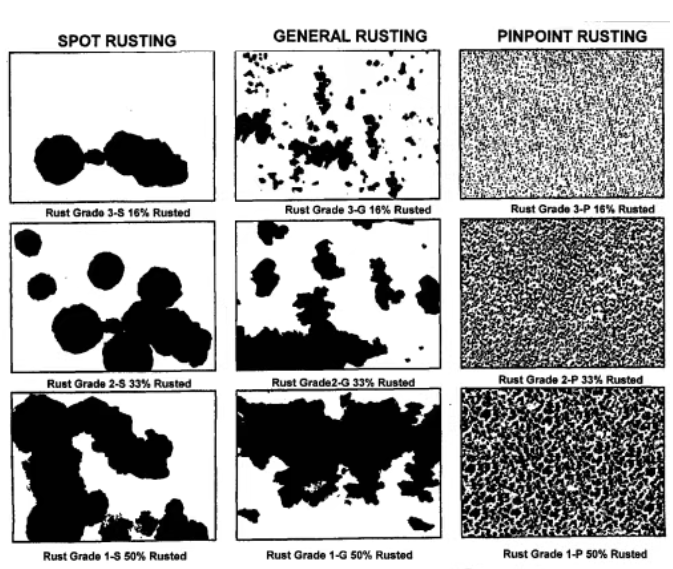

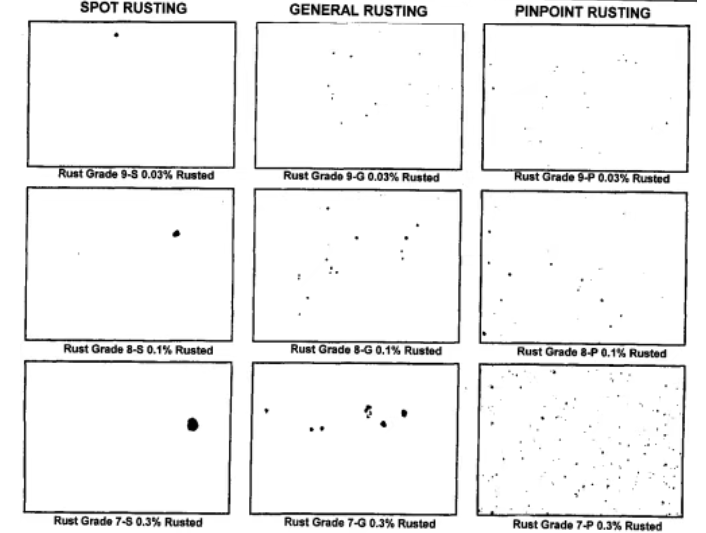

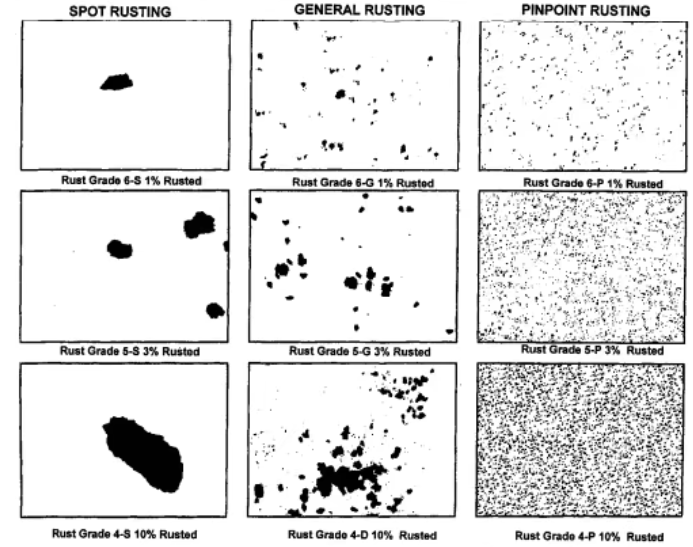

3.2 如下表所示，原材料来料实验接收标准按FIG1中“6”级(0.3%至1%)标准，加工后的成品或半成品按 FIG2中“5”级(1%至 3%)标准;标准样式见下页 FIG1、FIG.2FIG3所示(0-10级)。
生锈级别及外观描述
| 生锈级别 | 生锈面积百分比 | 外观样式 | |||
| 点状 | 片状 | 微小点状 | 混合型 | ||
| 0 | 大于 50% | / | / | / | / |
| 1 | 33%至 50% | 10-S | |||
| 2 | 16%至 33% | 9-S | 9-G | 9-P | 9-H |
| 3 | 10%至16% | 8-S | 8-G | 8-P | 8-H |
| 4 | 3%至 10% | 7-S | 7-G | 7-P | 7-H |
| 5 | 1%至 3% | 6-S | 6-G | 6-P | 6-H |
| 6 | 0.3%至1% | 5-S | 5-G | 5-P | 5-H |
| 7 | 0.1%至 0.3% | 4-S | 4-G | 4-P | 4-H |
| 8 | 0.03%至 0.1% | 3-S | 3-G | 3-P | 3-H |
| 9 | 0.01%至0.03% | 2-S | 2-G | 2-P | 2-H |
| 10 | 小于 0.01% | 1-S | 1-G | 1-P | 1-H |
注解:
点状(Spot):试件表面的少数区域出现较大的点状生锈。片状(General):试件表面的较大面积的片状生锈。微小点状(Pinpoint):试件表面散布的极细小的斑点状生锈。混合型(Hybrid):包括点状、片状、微小点状几种现象同时存在的生锈
实验室验收标准
